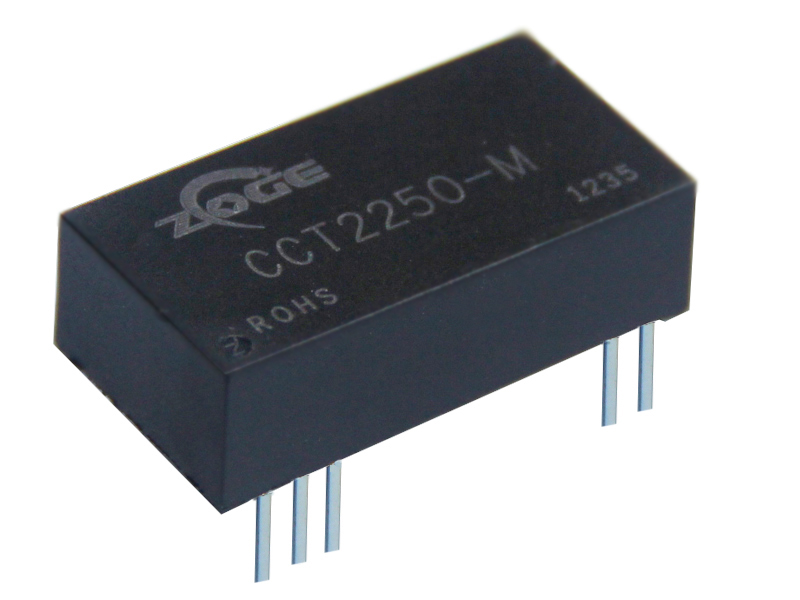

电流转电流配电变送器模块
产品慨要：
CCT系列配电变送器模块，是将模拟量的电流信号进行隔离转换的配电变送器模块，该产品采用先进的隔离技术具有温度漂移小、线性度高、零点和满度免调节等特点。模块内部由高效率DC-DC电源向内部信号电路供电，并保证输入信号、输出信号、供电电源、配电电源之间相互隔离，广泛应用于工业自动化控制系统中和现场信号干扰问题，保证系统稳定可靠运行。
产品特点：
● 供电电源:[12V/DC、15V/DC、24V/DC]±5%
● 功 耗:≤1W
● 电源保护:反接保护
● 输入信号:0~20mA、4~20mA、(自定义)
● 输出信号:0~20mA、4~20mA
● 配电电源:[12V/DC、15V/DC、24V/DC]±10%
● 带载能力:≤500Ω(输出电流为20mA时)
● 输出精度:0.1%F.S
● 温度漂移:35ppm/F.S
● 隔离电压:2500V/DC(测试时间60秒，漏电电流＜1mA)
● 环境温度:-25℃~+71℃
● 安装方式:DIP24
产品选型指南：
产品尺寸及接线图：
产品型号一览表：
产品型号 输入信号 输出信号 供电电源 配电电源 隔离电源 通道数 安装方式
CCT1135-M 0~20mA 0~20mA 12V 24V 2500V 1 DIP24
CCT2235-M 4~20mA 4~20mA 12V 24V 2500V 1 DIP24
CCT1145-M 0~20mA 0~20mA 15V 24V 2500V 1 DIP24
CCT2245-M 4~20mA 4~20mA 15V 24V 2500V 1 DIP24
CCT1155-M 0~20mA 0~20mA 24V 24V 2500V 1 DIP24
CCT2255-M 4~20mA 4~20mA 24V 24V 2500V 1 DIP24
●如有特殊要求，可以定制.
●本产品手册仅供参考，购买选型时请来电咨询我公司的销售工程师或者技术支持：0755-83566295/89368606
