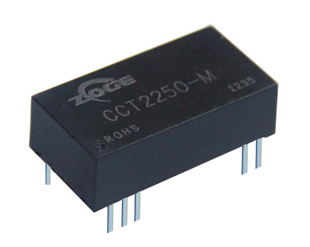

电流转电流隔离变送器
产品慨要:
CCT系列隔离变送器模块,是将模拟量的电流信号进行隔离转换的变送器模块,该产品采用先进的隔离技术具有温度漂移
小、线性度高、零点和满度免调节等特点。模块内部由高效率DC-DC电源向内部信号电路供电,并保证输入信号、输出信号、供
电电源之间相互隔离,广泛应用于工业自动化控制系统中和现场信号干扰问题,保证系统稳定可靠运行。
产品特点:
● 供电电源:[12V/DC、15V/DC、24V/DC]±5%
● 功 耗:≤1W ● 电源保护:反接保护 ● 输入信号:0~20mA、4~20mA、(自定义) ● 输出信号:0~20mA、4~20mA ● 带载能力:≤500Ω(输出电流为20mA时) ● 输出精度:0.1%F.S ● 温度漂移:35ppm/F.S
● 隔离电压:2500V/DC(测试时间60秒,漏电电流<1mA) ● 环境温度:-25℃~+71℃
● 安装方式:DIP24 产品选型指南:
产品尺寸及接线图:
产品型号一览表:
产品型号 输入信号 输出信号 供电电源 隔离配电 隔离电源 通道数 安装方式
CCT1130-M 0~20mA 0~20mA 12V 无 2500V 1 DIP24
CCT2230-M 4~20mA 4~20mA 12V 无 2500V 1 DIP24
CCT1140-M 0~20mA 0~20mA 15V 无 2500V 1 DIP24
CCT2240-M 4~20mA 4~20mA 15V 无 2500V 1 DIP24
CCT1150-M 0~20mA 0~20mA 24V 无 2500V 1 DIP24
CCT2250-M 4~20mA 4~20mA 24V 无 2500V 1 DIP24
●如有特殊要求,可以定制. ●本产品手册仅供参考,购买选型时请来电咨询我公司的销售工程师或者技术支持:0755-83566295/89368606 |
