产品慨要：
IPA系列隔离功率变送器，是将工业自动化控制系统中的模拟量的电压信号或者电流信号转换成可带动功率负荷的电压信
号，该产品采用先进的隔离技术比光电隔离更佳稳定具有温度漂移小、线性度高等特点。模块的供电电源、输入信号、输出信
号之间相互隔离，广泛应用于电子调节阀驱动、电磁阀驱动、大电流输出隔离器等等。
产品特点:
● 输出端短路保护
● 声光报警
● 手动复位
● 输出精度:0.1%F.S
● 温度漂移:35ppm/F.S
● 隔离电压:1500V/DC(测试时间60秒，漏电电流＜1mA)
● 环境温度:-25℃~+71℃
● 安装方式:垂直挂扣式安装
主要参数：
● 输入信号:0~5V、0~10V (自定义)
● 输出信号:0~5V、0~10V
● 输出端驱动电流：1000~4000mA
● 工作电压：220V/AC

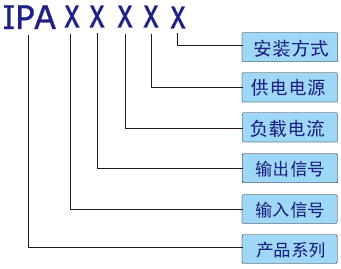

产品选型指南：

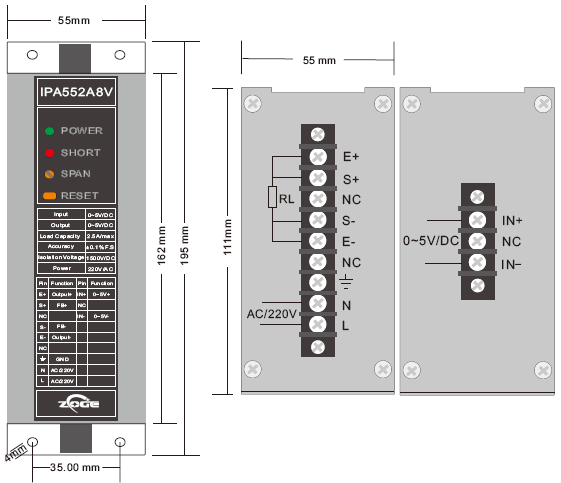

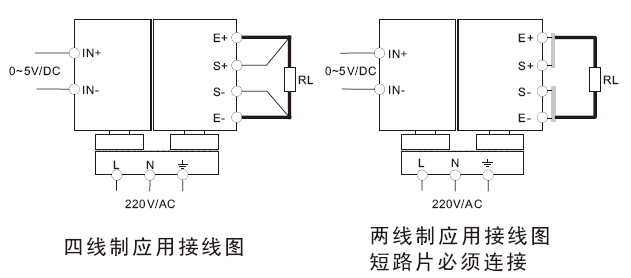

产品尺寸及接线图：
产品型号一览表：
产品型号 输入信号 输出信号 负载电流 供电电源 隔离电压 通道数 安装方式
IPA551A8V 0~5V 0~5V 1000mA 220V/AC 1500V 1 垂直挂扣安装
IPA552A8V 0~5V 0~5V 2000mA 220V/AC 1500V 1 垂直挂扣安装
IPA553A8V 0~5V 0~5V 3000mA 220V/AC 1500V 1 垂直挂扣安装
IPA554A8V 0~5V 0~5V 4000mA 220V/AC 1500V 1 垂直挂扣安装
IPA561A8V 0~5V 0~10V 1000mA 220V/AC 1500V 1 垂直挂扣安装
IPA562A8V 0~5V 0~10V 2000mA 220V/AC 1500V 1 垂直挂扣安装
IPA563A8V 0~5V 0~10V 3000mA 220V/AC 1500V 1 垂直挂扣安装
IPA564A8V 0~5V 0~10V 4000mA 220V/AC 1500V 1 垂直挂扣安装
IPA651A8V 0~10V 0~5V 1000mA 220V/AC 1500V 1 垂直挂扣安装
IPA652A8V 0~10V 0~5V 2000mA 220V/AC 1500V 1 垂直挂扣安装
IPA653A8V 0~10V 0~5V 3000mA 220V/AC 1500V 1 垂直挂扣安装
IPA654A8V 0~10V 0~5V 4000mA 220V/AC 1500V 1 垂直挂扣安装
IPA661A8V 0~10V 0~10V 1000mA 220V/AC 1500V 1 垂直挂扣安装
IPA662A8V 0~10V 0~10V 2000mA 220V/AC 1500V 1 垂直挂扣安装
IPA663A8V 0~10V 0~10V 3000mA 220V/AC 1500V 1 垂直挂扣安装
IPA664A8V 0~10V 0~10V 4000mA 220V/AC 1500V 1 垂直挂扣安装
IPA151A8V 0~20mA 0~5V 1000mA 220V/AC 1500V 1 垂直挂扣安装
IPA152A8V 0~20mA 0~5V 2000mA 220V/AC 1500V 1 垂直挂扣安装
IPA153A8V 0~20mA 0~5V 3000mA 220V/AC 1500V 1 垂直挂扣安装
IPA154A8V 0~20mA 0~5V 4000mA 220V/AC 1500V 1 垂直挂扣安装
IPA251A8V 4~20mA 0~5V 1000mA 220V/AC 1500V 1 垂直挂扣安装
IPA252A8V 4~20mA 0~5V 2000mA 220V/AC 1500V 1 垂直挂扣安装
IPA253A8V 4~20mA 0~5V 3000mA 220V/AC 1500V 1 垂直挂扣安装
IPA254A8V 4~20mA 0~5V 4000mA 220V/AC 1500V 1 垂直挂扣安装
IPA161A8V 0~20mA 0~10V 1000mA 220V/AC 1500V 1 垂直挂扣安装
IPA162A8V 0~20mA 0~10V 2000mA 220V/AC 1500V 1 垂直挂扣安装
IPA163A8V 0~20mA 0~10V 3000mA 220V/AC 1500V 1 垂直挂扣安装
IPA164A8V 0~20mA 0~10V 4000mA 220V/AC 1500V 1 垂直挂扣安装
IPA261A8V 4~20mA 0~10V 1000mA 220V/AC 1500V 1 垂直挂扣安装
IPA262A8V 4~20mA 0~10V 2000mA 220V/AC 1500V 1 垂直挂扣安装
IPA263A8V 4~20mA 0~10V 3000mA 220V/AC 1500V 1 垂直挂扣安装
IPA264A8V 4~20mA 0~10V 4000mA 220V/AC 1500V 1 垂直挂扣安装
注意：
●如有特殊要求，可以定制.
●本产品手册仅供参考，选型时请来电咨询我公司的销售工程师或者技术支持：0755-83566295/89368606
