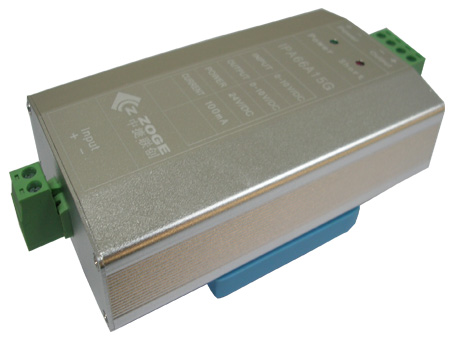

产品慨要:
IPA系列隔离功率变送器,采用先进的隔离技术使信号输入、信号输出与电源之间相互隔离,比光电隔离更加稳定,主要是将工业自动控制系统中的标准模拟量直流电压信号或者电流信号,进行隔离后转换成可带动功率负荷的需要,广泛应用于电子调节阀驱动、电磁阀驱动、大电流输出隔离器等等.
产品特点:
● 高精度:0.1%F.S
● 高线性度:0.1%F.S
● 温度漂移小:35ppm/℃
● 保护:输出端带短路保护
● 隔离电压:2500V/DC
● 工作温度:-25~+71℃
● 标准的DIN35导轨安装
产品主要参数:
● 输出端驱动电流:50~900mA
● 输入信号:0~20mA、4~20mA、0~5V、0~10V
● 输出信号:0~5V、0~10V
● 供电电源:24V/DC
产品选型指南:

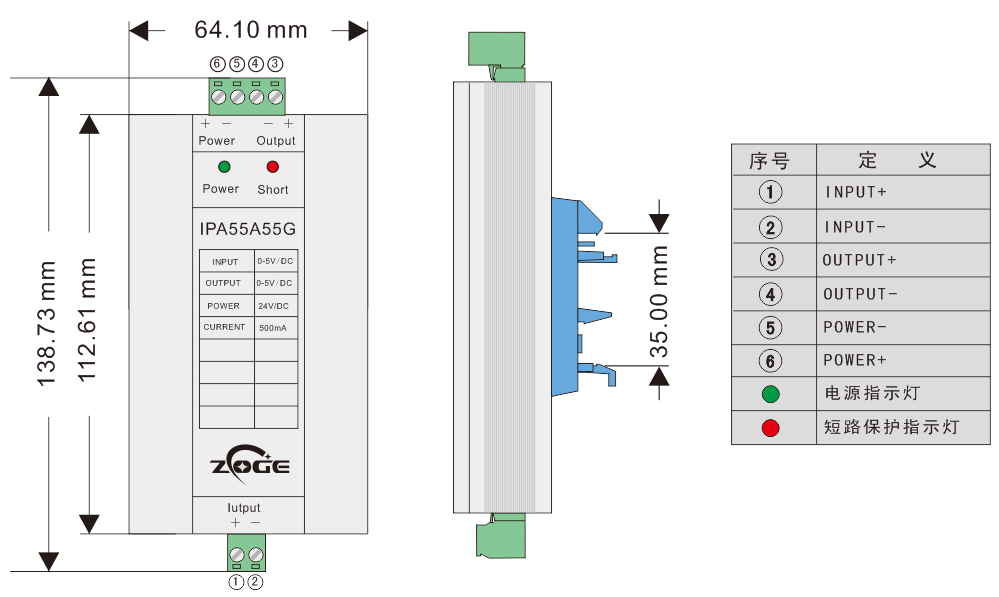

产品尺寸及引脚定义:

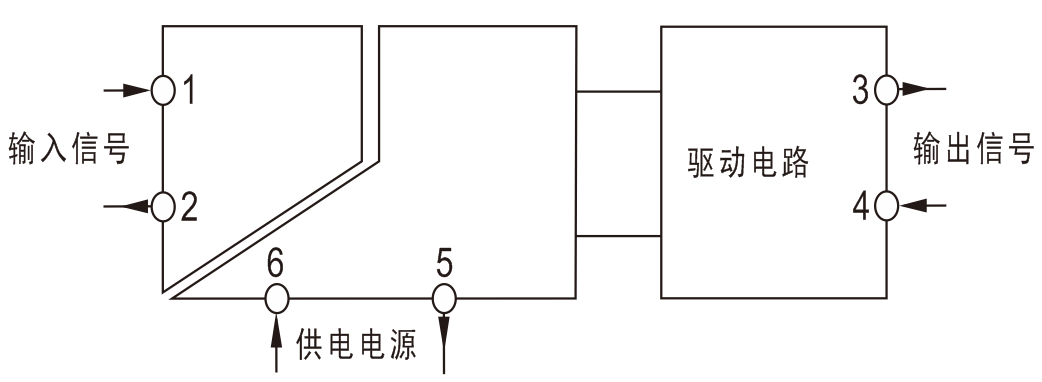

产品方框图:
LED灯指示说明:
当负载回路意外发生电路短路时,短路保护指示(红色)闪烁报警,并保持该状态,只有输出回路恢复正常后(需断电复位).
从而解除短路保护指示灯。
产品型号一览表:
产品型号 输入信号 输出信号 负载电流 供电电源 隔离电压 通道数 安装方式
IPA15A05G 0~20mA 0~5V 50mA 24V 2500V 1 DIN35
IPA16A05G 0~20mA 0~10V 50mA 24V 2500V 1 DIN35
IPA25A05G 4~20mA 0~5V 50mA 24V 2500V 1 DIN35
IPA26A05G 4~20mA 0~10V 50mA 24V 2500V 1 DIN35
IPA55A05G 0~5V 0~5V 50mA 24V 2500V 1 DIN35
IPA66A05G 0~10V 0~10V 50mA 24V 2500V 1 DIN35
IPA15A15G 0~20mA 0~5V 100mA 24V 2500V 1 DIN35
IPA16A15G 0~20mA 0~10V 100mA 24V 2500V 1 DIN35
IPA25A15G 4~20mA 0~5V 100mA 24V 2500V 1 DIN35
IPA26A15G 4~20mA 0~10V 100mA 24V 2500V 1 DIN35
IPA55A15G 0~5V 0~5V 100mA 24V 2500V 1 DIN35
IPA66A15G 0~10V 0~10V 100mA 24V 2500V 1 DIN35
IPA15A25G 0~20mA 0~5V 200mA 24V 2500V 1 DIN35
IPA16A25G 0~20mA 0~10V 200mA 24V 2500V 1 DIN35
IPA25A25G 4~20mA 0~5V 200mA 24V 2500V 1 DIN35
IPA26A25G 4~20mA 0~10V 200mA 24V 2500V 1 DIN35
IPA55A25G 0~5V 0~5V 200mA 24V 2500V 1 DIN35
IPA66A25G 0~10V 0~10V 200mA 24V 2500V 1 DIN35
IPA15A55G 0~20mA 0~5V 500mA 24V 2500V 1 DIN35
IPA16A55G 0~20mA 0~10V 500mA 24V 2500V 1 DIN35
IPA25A55G 4~20mA 0~5V 500mA 24V 2500V 1 DIN35
IPA26A55G 4~20mA 0~10V 500mA 24V 2500V 1 DIN35
IPA55A55G 0~5V 0~5V 500mA 24V 2500V 1 DIN35
IPA66A55G 0~10V 0~10V 500mA 24V 2500V 1 DIN35
IPA15A65G 0~20mA 0~5V 600mA 24V 2500V 1 DIN35
IPA16A65G 0~20mA 0~10V 600mA 24V 2500V 1 DIN35
IPA25A65G 4~20mA 0~5V 600mA 24V 2500V 1 DIN35
IPA26A65G 4~20mA 0~10V 600mA 24V 2500V 1 DIN35
IPA55A65G 0~5V 0~5V 600mA 24V 2500V 1 DIN35
IPA66A65G 0~10V 0~10V 600mA 24V 2500V 1 DIN35
IPA15A75G 0~20mA 0~5V 700mA 24V 2500V 1 DIN35
IPA16A75G 0~20mA 0~10V 700mA 24V 2500V 1 DIN35
IPA25A75G 4~20mA 0~5V 700mA 24V 2500V 1 DIN35
IPA26A75G 4~20mA 0~10V 700mA 24V 2500V 1 DIN35
IPA55A75G 0~5V 0~5V 700mA 24V 2500V 1 DIN35
IPA66A75G 0~10V 0~10V 700mA 24V 2500V 1 DIN35
IPA15A85G 0~20mA 0~5V 800mA 24V 2500V 1 DIN35
IPA16A85G 0~20mA 0~10V 800mA 24V 2500V 1 DIN35
IPA25A85G 4~20mA 0~5V 800mA 24V 2500V 1 DIN35
IPA26A85G 4~20mA 0~10V 800mA 24V 2500V 1 DIN35
IPA55A85G 0~5V 0~5V 800mA 24V 2500V 1 DIN35
IPA66A85G 0~10V 0~10V 800mA 24V 2500V 1 DIN35
IPA15A95G 0~20mA 0~5V 900mA 24V 2500V 1 DIN35
IPA16A95G 0~20mA 0~10V 900mA 24V 2500V 1 DIN35
IPA25A95G 4~20mA 0~5V 900mA 24V 2500V 1 DIN35
IPA26A95G 4~20mA 0~10V 900mA 24V 2500V 1 DIN35
IPA55A95G 0~5V 0~5V 900mA 24V 2500V 1 DIN35
IPA66A95G 0~10V 0~10V 900mA 24V 2500V 1 DIN35
